JDF5154GXFSG60型水罐消防車，采用東風DFL1160BX1V底盤改裝而成。整車由消防員乘員室和車身兩大部分組成，乘員室為單排改雙排，可乘坐2+4人,該車為內藏罐結構，車身前部為器材箱,中部為水罐，后部為泵房。該車最大的特點是載液量大、操控性好、維修簡便?？蓮V泛應用于公安消防隊、廠礦企業及社區、碼頭等場所，撲救大型油類火災或一般物質火災。
銷售經理：程 經 理
手機：13387290885
Q Q：1721837685
微信：13387290885
地址：湖北省隨州市北郊星光工業園特1號
一、整車描述
1、概述
JDF5154GXFPM60型泡沫消防車、JDF5154GXFSG60型水罐消防車，采用東風DFL1160BX1V底盤改裝而成。整車由消防員乘員室和車身兩大部分組成，乘員室為單排改雙排，可乘坐2+4人,該車為內藏罐結構，車身前部為器材箱,中部為水罐，后部為泵房。載液罐體為優質碳鋼，與底盤采用彈性連接，載水4050kg（PM60）/5770kg（SG60），泡沫液量1720kg（PM60），裝備了上海茸申消防設備有限公司生產CB10/40型低壓消防泵，額定流量40L/S，車頂安裝成都威斯特消防機械有限公司生產的PL32（PM60）或PS40W(SG60)型車用消防炮。該車最大的特點是載液量大、操控性好、維修簡便?？蓮V泛應用于公安消防隊、廠礦企業及社區、碼頭等場所，撲救大型油類火災或一般物質火災。 整車消防性能符合GB7956-2014標準要求；底盤通過國家強制性產品認證；發動機排放符合GB17691-2005第五階段限值的規定要求（國Ⅴ標準）；整車通過國家消防裝備質量監督檢驗中心檢測（報告編號：Zb201630595/596）并已列入工信部汽車新產品公告，CCCF正在申報中。 |
2、整車主要參數

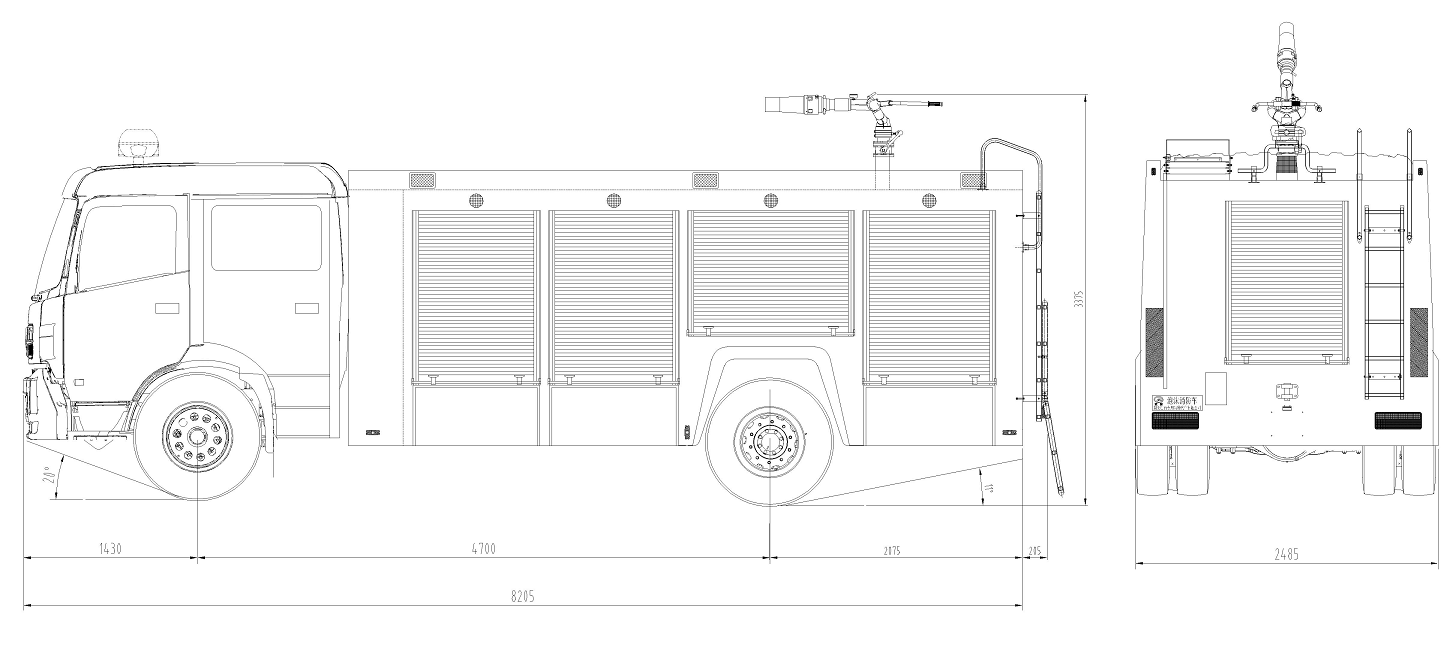

外廓尺寸 | 8205×2485×3375mm |
最大總質量 | 15200kg |
載液量 | 泡沫車載水4050kg，泡沫1720kg，水罐車載水5770kg |
最高車速 | 85km/h |
消防泵額定流量 | 40L/s 1.0MPa |
消防炮額定流量 | 泡沫車：32L/s 1.0MPa 水罐車：40L/s 1.0MPa |
消防炮射程 | 泡沫車：泡沫≥45m 水≥50m 水罐車：≥50m |
比功率 | 132/45.7=2.9 |
接近角/離去角 | 20°/18° |
二、底盤
1、底盤主要參數
型號 | DFL1160BX1V |
|
制造商 | 東風商用車有限公司 | |
發動機額定功率 | 132kw | |
發動機排量 | 4500ml | |
發動機排放標準 | GB17691-2005國V | |
驅動形式 | 4×2 | |
軸距 | 4700mm | |
最大允許總重 | 15200kg | |
最小轉彎半徑 | ≤17m | |
變速箱 | 手動 | |
取力器 |
2、乘員室
結構 | 平頭、四門，改制雙排 |
|
司乘人員數 | 2+4人 | |
駕駛員位置 | 左置 | |
設備 | 原車儀表板處設置消防操作儀表板及警燈控制盒，加裝 1、警報器； 2、取力器控制開關及指示燈； 3、附加電源開關；
|
三、上裝結構及性能參數
總體布置 | 整車由消防員乘員室和車身兩大部分組成，車身布置采用內藏罐式結構，左右兩側為器材箱，中部為水罐，器材箱后部為泵房。 |
| |
1、器材箱和泵室
結構 | 主框架結構采用優質方管焊接，外裝飾板采用碳鋼板焊接，車頂防滑，可行走，兩邊設翻轉踏板，防滑設計。(可根據用戶需求采用鋁合金方管焊接） |
|

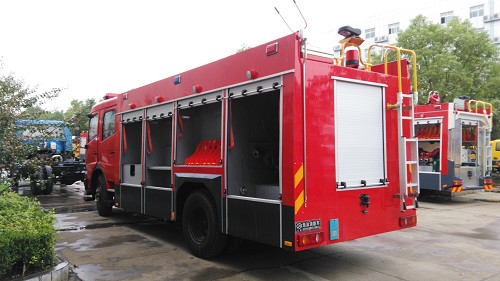

器材箱 | 器材箱位于乘員室后部?jì)蓚?，設鋁合金卷簾門，內有照明燈。器材箱室內根據需求設儲物盒。側下部設有翻轉踏板。 | |
泵房 | 泵房位于整車后部，兩邊與后邊設鋁合金卷簾門，內有照明燈，泵室兩側下部設有翻轉踏板。 | |
保溫位置：安裝燃油加熱器（根據客戶需求選裝） | ||
爬梯及上車拉手
| 后爬梯采用鋁合金兩節翻轉爬梯，使用，使用時離地不超過350mm，上車拉手采用表面帶凹槽防滑圓鋼管，表面噴塑處理。 |
|
2、水罐 | ||
容量 | 4050kg（PM60）、5770kg（SG60） |
|
材質 | 優質碳鋼，厚度為4mm(可根據用戶需求采用不銹鋼、PP材質制作） | |
罐體固定 | 與底盤車架彈性連接 | |
罐體設置 | 人孔：設直徑460mm人孔1個，帶有快速鎖定/開啟裝置 | |
溢流口：設DN65溢流口1個 | ||
放余水口：設1個DN40水罐放余水口，配球閥 | ||
注水口：在水罐左右兩側各接2只DN80接口 | ||
進出水口：設1個水罐到水泵進水管，DN125閥門，可氣動、手動控制，設1個水泵至水罐充水管，DN65閥門，可氣動、手動控制 | ||
3、泡沫罐
容量 | 1720kg（PM60） |
|
材質 | 優質碳鋼，厚度為4mm(可根據用戶需求采用不銹鋼、PP材質制作） | |
罐體固定 | 與底盤車架彈性連接 | |
罐體設置 | 人孔：設DN460人孔1個，帶有快速鎖定/開啟、自動泄壓裝置 | |
溢流口：設DN40溢流口1個 | ||
放余液口：設1個DN40泡沫罐放余液口 | ||
出泡沫口：設1個DN40泡沫罐到水泵出泡沫管 |
四、水系統
1、水泵
型號 | CB10/40-RS型低壓車用消防泵 |
|
形式 | 低壓離心式 | |
額定流量 | 40L/s @1.0MPa | |
出口額定壓力 | 1.0MPa | |
最大吸深 | 7m | |
引水裝置 | 自帶滑片泵 | |
引水時間 | 最大吸深時≤50s |
2、管路系統
管道材質 | 優質無縫鋼管 |
|
吸水管路 | 泵房左右兩側各設1個DN125吸水口 | |
注水管路 | 水罐左右兩側各設2個DN65注水口，泵房?jì)仍O置1個DN65水泵向罐內注水管路 | |
出水管路 | 泵房左右兩側各設1個DN80出水口，帶截止閥和捫蓋 | |
冷卻水管路 | 配有冷卻取力器的冷卻水管路及控制閥 |
五、滅火裝置
1、車載水炮
型號 | PS40W |
|
制造商 | 成都威斯特消防機械有限公司 | |
回轉角度 | 360°水平回轉 | |
最大仰/俯角 | 俯角≤-15°，仰角≥+60° | |
流量 | 40L/S | |
射程 | ≥60m |
2、車載泡沫炮
型號 | PL32 |
|
制造商 | 成都威斯特消防機械有限公司 | |
回轉角度 | 360°水平回轉 | |
最大仰/俯角 | 俯角≤-15°，仰角≥+45° | |
流量 | 32L/S | |
射程 | 泡沫≥45m 水≥50m |
六、消防控制系統
控制面板主要包括駕駛室控制和泵室控制兩部分
駕駛室內控制 | 水泵脫掛檔、警燈警報、照明及信號裝置控制等 |
|
泵室內控制 | 上裝總電源開關、參數顯示、狀態顯示 |
七、電氣設備
附加電氣 | 設獨立電路 |
|
輔助照明 | 消防員室、水泵房及器材箱分別設有照明燈，操縱儀表板上設有照明、指示燈等 | |
頻閃燈 | 車身兩側安裝紅、藍兩色頻閃燈 | |
警示裝置 | 長排全紅警燈，安裝在駕駛室頂部 | |
警報器，其控制盒在駕駛員前下方 | ||
火場照明 | 上裝后部安裝35W消防探照燈1個 |
八、表面處理
面漆 | 優質國產漆 |
顏色 | 車體外表面主色為RO3消防紅 |
九、隨車消防器材的布置和配備
1、器材布置
1 | 按照消防實戰需要，根據消防操作程序，就近取放。 |
2 | 使用防銹蝕、防振動、防脫落、防劃傷的專用夾具固定。 |
3 | 標示醒目，多人操作，互不干涉。 |
2、器材配備（標配）
1 | 吸水管 | 125×4米 | 2 | 根 | 螺紋式 |
2 | 濾水器 | FLF125 | 1 | 件 | 螺紋式 |
3 | 分水器 | FII80/65×3-1.6 | 1 | 件 | 內扣式 |
4 | 集水器 | JII125/65×2-1.0 | 1 | 件 | 內扣式 |
5 | 水帶 | 13-65-20 | 6 | 盤 | 低壓；內扣式 |
6 | 水帶 | 13-80-20 | 6 | 盤 | 低壓；內扣式 |
7 | 異徑接口 | KJ65/80 | 2 | 件 | 內扣式 |
8 | 水帶包布 | DT-SB | 4 | 件 | |
9 | 水帶掛鉤 | 4 | 件 | ||
10 | 地上消火栓扳手 | QT-DS1；長400 | 1 | 件 | |
11 | 地下消火栓扳手 | 長860 | 1 | 件 | |
12 | 吸水管扳手 | FS100 | 2 | 件 | |
13 | 直流開關水槍 | QZG3.5/7.5；65 | 1 | 支 | 低壓；內扣式 |
14 | 直流開花水槍 | QZK3.5/7.5；65 | 1 | 支 | 低壓；內扣式 |
15 | 泡沫槍 | PQ4/0.7Z | 1 | 支 | |
16 | 泡沫外吸液管 | 40*2700 | 1 | 件 | |
17 | 消防桶 | 1 | 個 | ||
18 | 滅火器 | 3kg | 1 | 具 | |
19 | 消防腰斧 | 長390 ；GF-285 | 1 | 件 | |
20 | 橡皮錘 | 1 | 件 | ||
21 | 可充電式手提照明燈 | 1 | 件 |
3、選裝配置及器材
1 | 自動充電充氣裝置 | 24V | 1 | 套 | |
2 | 空呼靠背 | 3 | 套 | ||
3 | 空氣呼吸器 | 成員人數 | 套 | ||
4 | 水帶護橋 | 橡膠 | 2 | 副 | |
5 | 伸縮拉梯 | 1 | 副 | ||
6 | 手臺泵 | 1 | 臺 | ||
7 | 破拆工具 | 1 | 套 | ||
8 | 其它消防器材 |

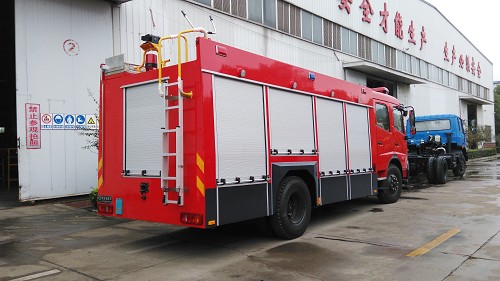

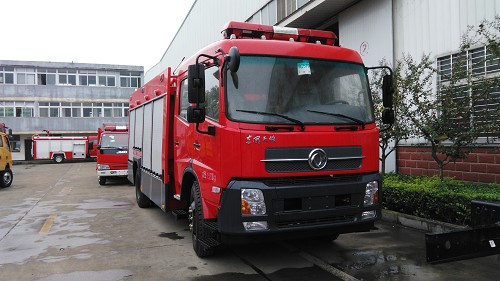

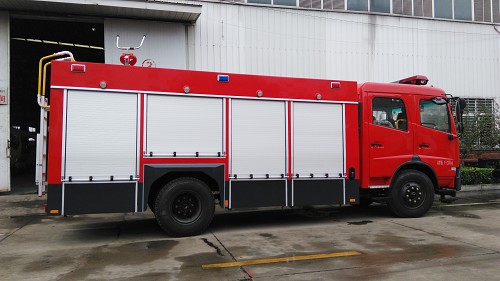

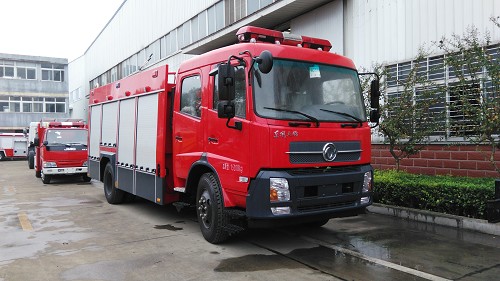

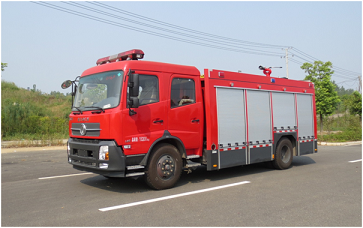

多方位圖：
