五十鈴宣傳消防車

一、 底  盤

選用慶鈴五十鈴700P中型商用車，搭載全球領先的五十鈴4H柴油發動機，141馬力。與國內同類車型比較，具有馬力大、自重輕、油耗低、使用壽命長、舒適、安全、環保、全壽命成本低等綜合優勢?？蓮V泛滿足物流、市政、環衛、通訊、登高、消防、金融、煙草、電力等市場需求。

底盤參數

型    號：QL1100A8MAY

驅動型式：4×2

最高車速：110km/h

燃油種類：柴油

排放依據標準：GB17691-2005國Ⅴ，GB3847-2005

轉向形式：方向盤

總 質 量：10000kg

整備質量：3210kg

軸    距：4475mm

功    率：141KW

發動機型號：4HK1-TC51

二、駕駛室

結    構：原車平頭單排駕駛室，全鋼框架焊接結構。

座位設置：1+2人

設    備：除原車設備外，加裝有100W警報器、回轉警燈開關。

三、整車改裝

3.1、整體式框架結構，骨架采用Q235A優質型材焊接而成，外蒙皮為Q235板材焊接，廂體邊緣外包角用專用型材一次性模壓成型，保證整車有足夠的強度及剛度；廂體門、翻門均采用專用型材一次性模壓成型輕便美觀，具有良好的密封性；廂體內地板采用進口鋁塑板，防腐防銹、耐酸耐堿；廂體內部?jì)蕊棸宀捎脤?zhuān)用型材一次性模壓型，平整美觀，具有強度高，接口平整，美觀實用。

3.2、進行電子設備的安裝、防震防水處理。

3.3、基本結構：車體側后方安裝一個廂體門，車體頂部安裝一個廂體門，配合煙霧逃生JH通道使用；車體尾部設置爬梯，供消防員上下車頂；車體前部設有抽拉式8千瓦發電機組。側面安裝P6 LED全彩屏3840mm*1920mm；車廂內安裝控制系統：臺式電腦，音柱: 2只60W／只 功放：360W；車廂內部安裝煙霧逃生通道演練系統，爬梯，上部安裝樓層結繩逃生體驗功能；另側面安裝模擬報警訓練系統、消防安全標識認知系統、電氣火災成因試驗系統、建筑消防設施模擬系統、火災隱患查找系統。

  四、消防宣傳系統

消防宣傳系統由上海樂(lè )敦電子科技有限公司提供，公司擁有十年的科技創(chuàng )意行業經驗與資源，是國內最專業的一站式消防安全教育多媒體互動展示方案供應商。本次方案提供的所有消防宣傳系統均為最新版本。

4.1、視頻播放系統

采用P6 LED全彩屏，尺寸3840mm*1920mm，搭配17寸車載顯示器、工業控制機（內存8G，硬盤1000G，鍵盤鼠標，U盤），視頻同步控制系統，360W功率放大器，無線話筒，車載專用高品質音響*2臺可以播放存儲的典型案例、防火、初火撲救、地逃生自救等消防宣傳視頻，配合使用模擬滅火教育演練系統。

4.2、模擬119報警體驗系統

消防知識整合多媒體系統，包含軟件：火災案例查詢、消防法律法規查詢、模擬119報警、消防知識小游戲、消防知識問答，實現一機多能。

系統參數：觸屏電腦（32 寸觸屏一體機）

Window7 32 位旗艦版 四核處理器

4G內存 60G固態硬盤

高清攝像頭

防爆電話機

智能語音盒

4.5、模擬滅火演示系統

配備模擬滅火瓶四個，利用車載LED大屏，模擬四個種常見火災三維場景，針對各場景的特點，設置了不同類型的火災模擬現場，同時提供四種模擬滅火器進行選擇，選擇過程中進行滅火器的選擇與使用指導。系統對于火災與滅火器的類型、滅火器的用量與使用時間、起火點的判定等數據進行了完全仿真化處理，演練者通過模擬滅火體驗系統進行實際操作后，可以學會(huì )并掌握滅火器的正確選擇與使用方式。

4.6、建筑消防設施模擬演示系統

設置建筑和消防設施　結構剖面圖，采用三維建筑動畫和燈光流程演示的方法說明建筑消防設施的構成和功能，并設置消防報警聯動模塊，用于讓體驗者了解樓宇火災自動報警于聯動系統的工作原理與使用方法。

系統參數：建筑場景模型

集成中央控制器 模塊

聯動演示模塊

同步演示播放屏

消防聯動設施同步演示系統

   4.7、火災逃生教育演練系統

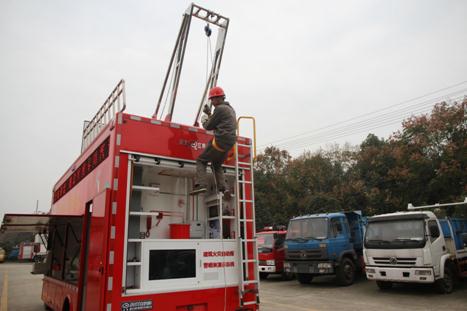

本系統在車廂上部安裝樓層結繩逃生架，并設有防護欄、防滑花紋板，讓參與者體驗在2-3層樓層建筑發生火災時，如何合理的利用周邊環境，讓自己盡早的逃離火場。

系統參數：折疊式樓層結繩逃生架

車內爬梯

車頂防護欄

車頂防滑花紋板

緩沖防護墊

逃生緩降器

4.8、電氣火災成因演示系統

該系統就是用電器運行中常見的故障原因引起火災的情況為基礎進行實物實驗演示，實驗電線由發熱、軟化、冒煙、燃燒和短路，效果真實，可以較好的說明電器火災的原因和后果。主要提醒人們正確的用電和使用電器。
   4.9、LED屏顯示系統

在車的前廂體上額處，安裝P10單紅條屏一組，主要用于滾動播放每次宣傳活動的主題和消防宣傳廣告用語等。

4.10、電源保障及控制系統

隨車安裝一臺8.5kVA靜音發電機組，確保整車用電，發電機組采用抽拉式可移出廂體外結構，方便散熱及維護。配有外接電源接口和220V移動線盤，方便市電使用。配備電源集中控制箱，使整車電氣設備操作更安全，更方便，更人性化。發電機可抽拉

五、附加電系：

5.1、駕駛室頂部前端為蝸牛警燈；

5.2、車體頂部?jì)蓚雀餮b有三盞紅藍相間的頻閃燈，間距小于3米，下方安裝安全標志燈和側回復反射器（組合式），車頂尾部設有紅色旋轉警燈及搜索探照燈；

5.3、配有前、后示廓燈，兩側各一只轉向燈，乘員室、器材箱、內均裝有照明燈，并符合GB4785規定。

5.4、警報控制器位于駕駛室內，輸出功率100W；警報器、警燈、爆閃燈電路為獨立式附加電路，控制器件安裝在駕駛室內。

六、布局設計圖紙

車體右側

車體左側

車輛外形尺寸：7890mm×2350mm×3800mm

七、可選裝或換裝其它模塊：

1.消防標識識別系統終端XF-22PA

 工控主板i5,4G，64G固態盤液晶屏，22寸液晶觸摸屏，含電源系統和喇叭系統。

2. 消防標識識別系統終端XF-32PA

 15個標識燈箱，燈箱控制系統，工控主板i5,4G，64G固態盤液晶屏，22寸液晶觸摸屏，含電源系統和喇叭系統。

3.消防隱患排查游戲終端

工控主板i5,4G，64G固態盤液晶屏，19寸液晶觸摸屏，無線游戲手柄含電源系統和喇叭系統。

4.電控式消防裝備及器材展示

工控主板i5 ,4G,64G固態盤/液晶屏: 32寸液晶屏/32觸摸屏/感溫探測器、感煙探測器、消火栓扳手、應急照明燈、聲光報警器、手動報警按鈕、消防電話、消防水帶、閉式噴頭、開放式噴頭、消火栓接口及滅火器/無線鍵盤/綠色指示燈/電源系
5.廚房消防安全演示體驗系統

車載主板i5,4G,64G固態盤/液晶屏: 32寸液晶屏/32觸摸屏/火灶、水壺、炒鍋、鍋蓋、煤氣管道、煤氣罐、微波爐、指示燈/電源系統/
喇叭音響

6.消防科普知識互動搶答游戲

車載式主板i5,4G,128G固態盤/液晶屏: 65寸液晶屏/65觸摸屏/3個按鍵式搶答器（可選3個觸摸屏式搶答器）/無線鍵盤/電源系統/喇叭音響

7.消防綜合知識查詢系統

工控主板i5,2G,64G固態盤液晶
屏: 32寸液晶屏/32觸摸屏/電
源系統/喇叭音響

8. 家庭用火用電用氣的安全知識介紹

工控主板i5,4G,64G固態盤液晶屏: 32寸液晶屏/32觸摸屏/無線游戲手柄/電源系統/喇叭音響

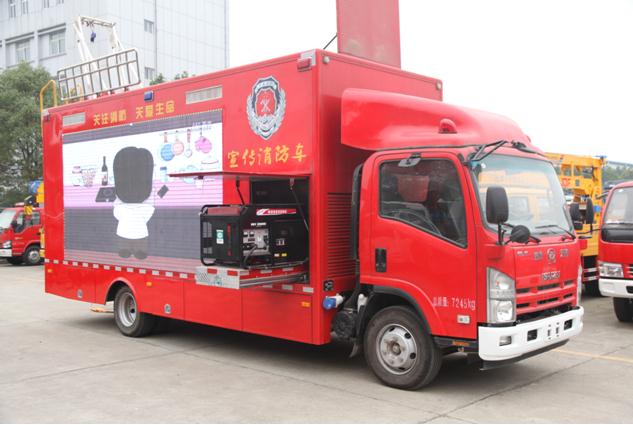

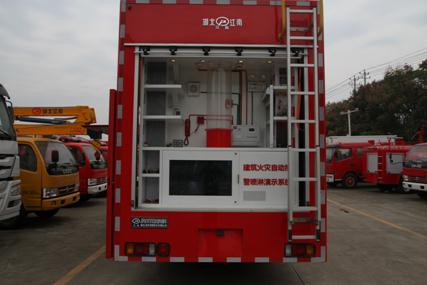

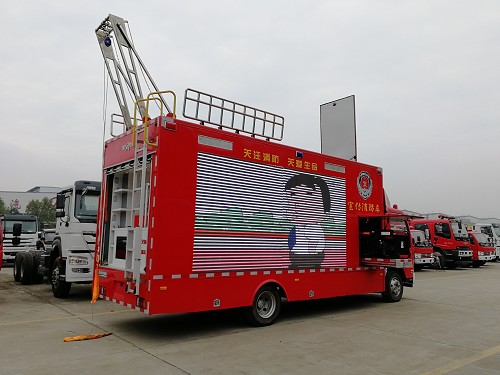

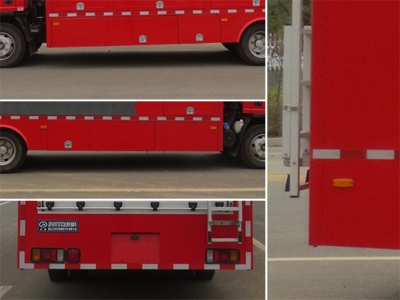

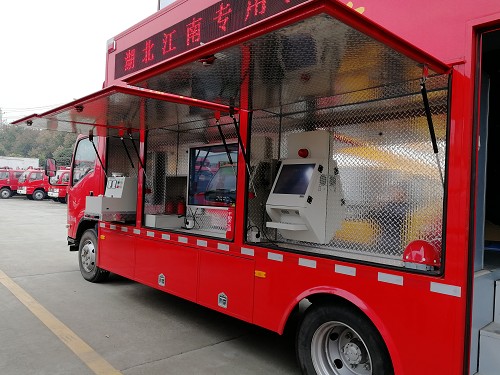

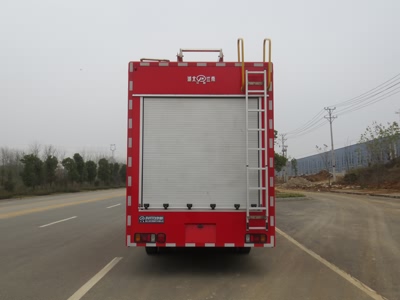

多方位圖：
