簡易消防車，又稱綠化噴灑車。是國家質檢合格產品，使用方便，價格低廉。滿足小型企業，鄉鎮滅火，社區消防使用，深受用戶喜愛。
銷售經理：程 經 理
手機：13387290885
Q Q：1721837685
微信：13387290885
地址：湖北省隨州市北郊星光工業園特1號
JDF5040GPSE5綠化噴灑車詳細描述
一、 整車
1. 外廓尺寸：4540 mm×1900 mm×2590 mm
2. 乘員人數：2
3. 水罐：容積1710 L
4. 水泵：流量20L/S@1.0MPa
5. 水炮：流量20L/S@0.8MPa，射程不小于48m。
二、 底盤
1. 型號：東風 EQ1041SJ3BDC
2. 驅動型式：4×2
3. 軸距：2600mm
4. 發動機：型號為D19TCIE1，直列四缸、水冷、高壓共軌、增壓中冷柴油發動機
l 額定輸出功率為：75KW
l 排放標準：國Ⅴ
5. 變速箱：機械式手動變速箱，5個前進檔
6. 轉向系統：左置，液壓助力轉向，方向盤高度和角度可調
7. 制動系統
l 行車制動：真空助力制動
l 駐車制動：中央鼓式制動
8. 最高車速：103km/h
9. 取力器：全功率夾心式取力器，電磁閥控制，飛濺潤滑，強制式循環水冷。
三、 駕乘室
1. 結構：整體鋼骨架焊接平頭駕駛室，固定型。
2. 布局：?jiǎn)闻烹p門，乘員人數為2。
3. 設備：除原車設備外，還裝有取力器開關、側標志燈開關、手油門等。
四、 上裝
(一) 罐體
1. 容積：1710L（水）。
2. 結構：
l 方圓焊接結構，內設防蕩隔板和防浪孔。
l 人孔及人孔蓋1套，直徑φ500 mm。
l 注水管位于罐體后邊，通徑為DN65。
l 排污管1個，位于罐體底部，通徑為DN40。
3. 材質：采用優質碳鋼材料焊接而成，筒體厚度為3mm，封頭厚度為4mm。內壁全部做防腐處理，經久耐用。
4. 設備：

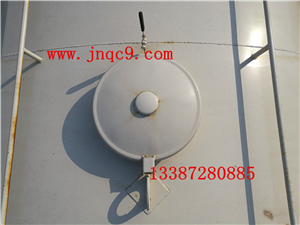

l 人孔蓋：帶快速鎖緊及開啟裝置，開啟快捷、安全。
l 排污閥：手動控制
(二) 器材箱
1. 結構：
l 泵室框架為焊接結構。
l 內蒙皮為輕合金花紋鋁板。
l 根據器材固定需要，配置鋁合金型材固定架或隔板。
2. 材質：泵室蒙皮為優質碳鋼材料。

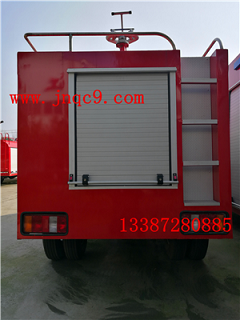

3. 卷簾門：
l 材質為輕合金卷簾門，質量輕，防腐性能好。
l 卷簾門的特殊結構確保了外部雨水很難滲入，密封性能良好。
4. 頂部：采用具有防滑作用的花紋板，確保人員安全。
5. 尾部：配備可供消防人員上下的爬梯。
五、 消防泵及水路系統

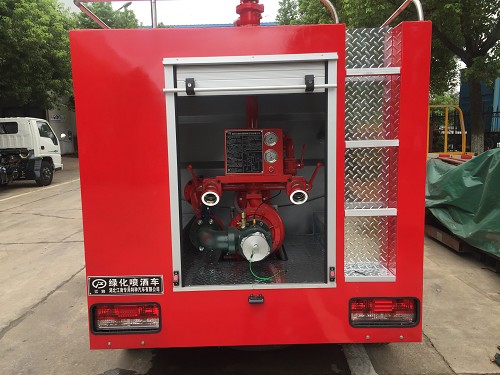

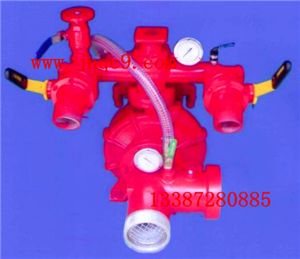

1． 消防泵
l 型號：CB10/20 車用消防泵
l 安裝位置：后置
l 流量及壓力：20L/S@1.0MPa
l 引水時間：≤35秒（7米吸深時）

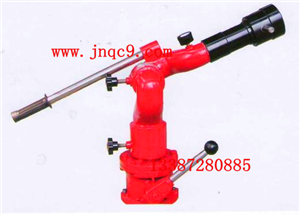

2． 消防炮
l 型號：PS20 車載手動炮
l 安裝位置：泵室頂部
l 流量及壓力：20L/S@0.8MPa
l 射程：不小于48m
l 旋轉角度：360°
l 俯仰角；-15°～45°
3． 消防管路
l 罐吸水管路：DN100，帶手動蝶閥，右置向前
l 外吸水管路：DN100，后置向后
l 炮出水管路： DN65，帶止回閥，頂置向上
l 水帶出水管路： 2×DN65，帶手動球閥，頂置左右各1
l 泵往罐注水管路：DN40，帶手動球閥，后置向右
l 消防栓注水管路：DN65，帶管牙捫蓋，罐體右側
l 放余水管路：位于泵、罐體及管路的最低處，以防泵、罐及管路等在低溫狀態下凍裂。
六、 電氣系統
1. 車輛兩側裝有1個符合國家標準的側標志燈
2. 尾部裝有符合國家標準的組合尾燈和牌照燈。
3. 操縱系統：各種儀表和開關集中布置在泵室尾部的儀表板上，包括耐震型壓力表、耐震型真空表、水泵引水開關，并在儀表板上附有消防水路系統工作原理和操作說明。
七、 器材配備及布置
1. 配備原則
l 客戶有特殊需求時，根據客戶的需求配備
l 客戶沒有特殊需求時，按照公司的企業標準配備
八、 隨車基本配備清單
序號 | 名 稱 | 數 量 | 序號 | 名 稱 | 數 量 |
1 | 吸水膠管 | 2根 | 2 | 底盤專用工具 | 1付 |
3 | 吸水管扳手 | 2個 |
九、 整車涂裝
l 綠化噴灑車的外表噴涂R03大紅色；
l 消防泵管路噴涂R03大紅色；
十、 隨車文件資料
l 底盤使用說明書（1份）
l 底盤維修手冊（1份）
l 底盤質量保修卡（1份）
l 底盤合格證（1份）
l 隨車維修工具清單（1份）
l 消防泵使用維修說明書（1份）
l 綠化噴灑車使用說明書
l 綠化噴灑車消防器材交貨清單
l 綠化噴灑車合格證
l 綠化噴灑車交接清單

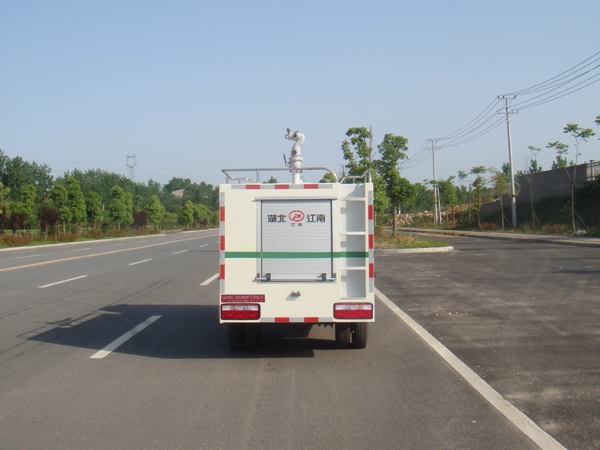

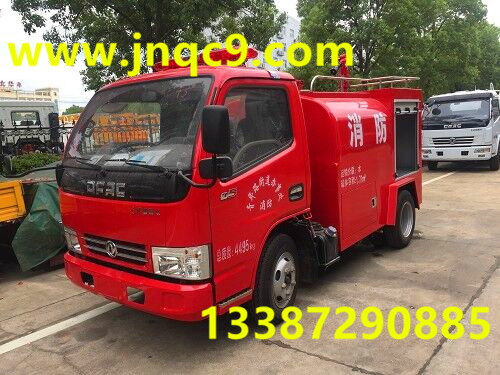

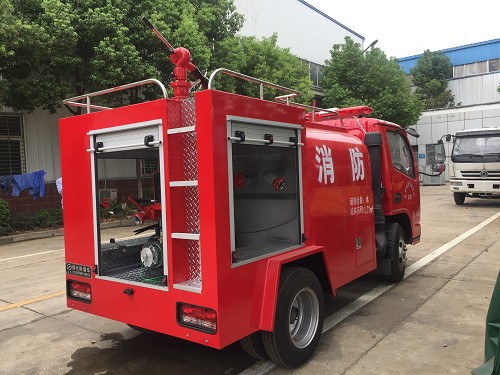

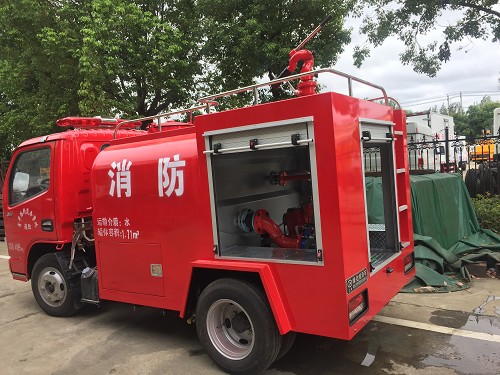

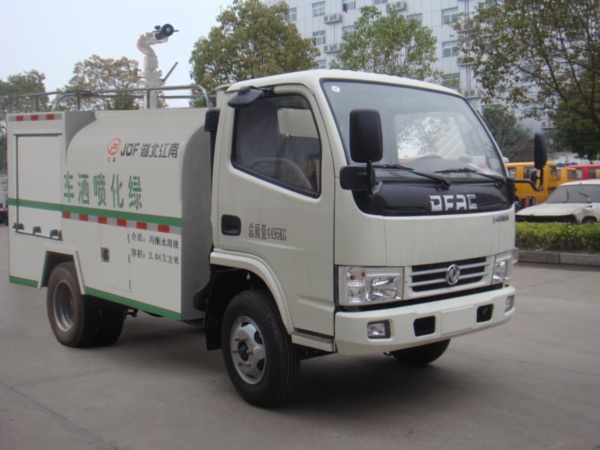

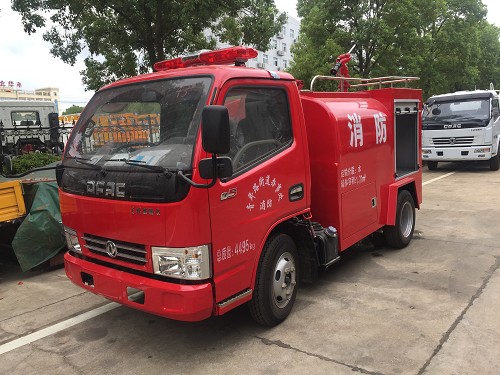

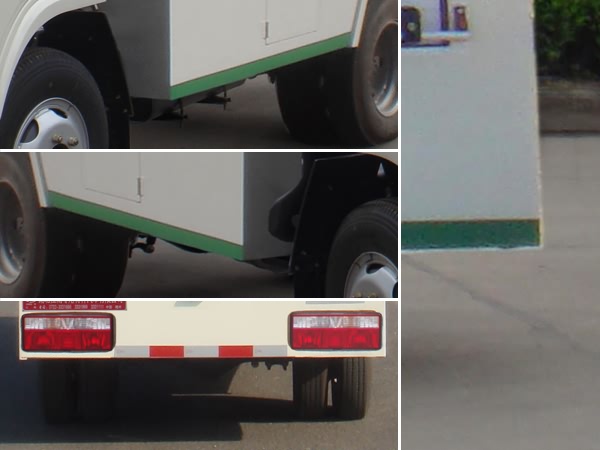

多方位圖：
