東風1.5方雙排簡易消防車

東風1.5方雙排簡易消防車

簡易消防車,又稱綠化噴灑車。是國家質檢合格產品,使用方便,價格低廉。滿足小型企業,鄉鎮滅火,社區消防使用,深受用戶喜愛。

超長質保專業團隊全程監督合作共贏

熱銷產品推薦

車型詳情

JDF5041GPSE5綠化噴灑車詳細描述



一、 整車

1. 外廓尺寸:5020 mm×1900 mm×2590 mm

2. 乘員人數:2+3

3. 水罐:容積1510 L

4. 水泵:流量20L/S@1.0MPa

5. 水炮:流量20L/S@0.8MPa,射程不小于48m。

二、 底盤

1. 型號:東風 EQ1041DJ3BDC

2. 驅動型式:4×2

3. 軸距:2600mm

4. 發動機:型號為D19TCIE1,直列四缸、水冷、高壓共軌、增壓中冷柴油發動機

  l   額定輸出功率為:75KW

  l   排放標準:國Ⅴ

5. 變速箱:機械式手動變速箱,5個前進檔

6. 轉向系統:左置,液壓助力轉向,方向盤高度和角度可調

7. 制動系統

  l   行車制動:真空助力制動

  l   駐車制動:中央鼓式制動

  l   輔助制動:發動機排氣制動

8. 最高車速:103km/h

9. 取力器:全功率夾心式取力器,電磁閥控制,飛濺潤滑,強制式循環水冷。

三、 駕乘室

1. 結構:整體鋼骨架焊接平頭駕駛室,固定型。

2. 布局:雙排四門,乘員人數為2+3。

3. 設備:除原車設備外,還裝有取力器開關、側標志燈開關、手油門等。

四、 上裝

() 罐體

1. 容積:1510L(水)。

2. 結構:

  l   方圓焊接結構,內設防蕩隔板和防浪孔。

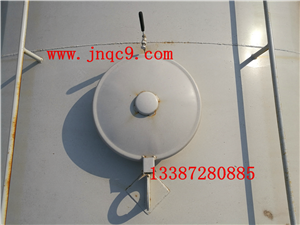

  l   人孔及人孔蓋1套,直徑φ500 mm。

  l   注水管位于罐體后邊,通徑為DN65。

  l   排污管1個,位于罐體底部,通徑為DN40。

3. 材質:采用優質碳鋼材料焊接而成,側板厚度為3mm,底板厚度為4mm。內壁全部做防腐處理,經久耐用。



4. 設備:

  l   人孔蓋:帶快速鎖緊及開啟裝置,開啟快捷、安全。



  l   排污閥:手動控制

(器材箱

1.  結構:

  l   泵室框架為焊接結構。

  l   內蒙皮為輕合金花紋鋁板。

  l   根據器材固定需要,配置鋁合金型材固定架或隔板。

2.  材質:泵室蒙皮為優質碳鋼材料。

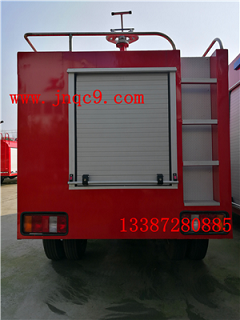

3.  卷簾門:

  l   材質為輕合金卷簾門,質量輕,防腐性能好。

  l   卷簾門的特殊結構確保了外部雨水很難滲入,密封性能良好。

4.  頂部:采用具有防滑作用的花紋板,確保人員安全。

5.  尾部:配備可供消防人員上下的爬梯。



五、 消防泵及水路系統

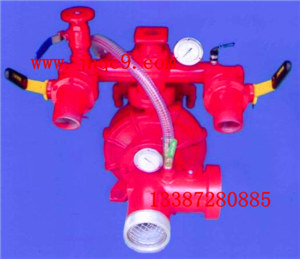

1 消防泵

  l   型號:CB10/20 車用消防泵

  l   安裝位置:后置

  l   流量及壓力:20L/S@1.0MPa

  l   引水時間:≤35秒(7米吸深時)

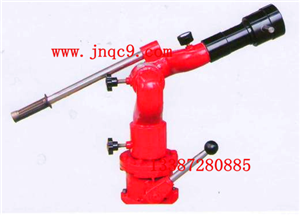

2 消防炮

  l   型號:PS20 車載手動炮

  l   安裝位置:泵室頂部

  l   流量及壓力:20L/S@0.8MPa

  l   射程:不小于48m

  l   旋轉角度:360°

  l   俯仰角;-15°~45°



3 消防管路

  l   罐吸水管路:DN100,帶手動蝶閥,右置向前

  l   外吸水管路:DN100,后置向后

  l   炮出水管路: DN65,帶止回閥,頂置向上

 l   水帶出水管路: 2×DN65,帶手動球閥,頂置左右各1

  l   泵往罐注水管路:DN40,帶手動球閥,后置向右

 l   消防栓注水管路:DN65,帶管牙捫蓋,罐體右側

l   放余水管路:位于泵、罐體及管路的最低處,以防泵、罐及管路等在低溫狀態下凍裂。



六、 電氣系統

1. 車輛兩側裝各有1個符合國家標準的側標志燈

2. 尾部裝有符合國家標準的視廓燈、組合尾燈和牌照燈。

3. 操縱系統:各種儀表和開關集中布置在泵室尾部的儀表板上,包括耐震型壓力表、耐震型真空表、水泵引水開關,并在儀表板上附有消防水路系統工作原理和操作說明。



七、 器材配備及布置

1. 配備原則

   l   客戶有特殊需求時,根據客戶的需求配備

   l   客戶沒有特殊需求時,按照公司的企業標準配備

八、 隨車基本配備清單

序號

名 稱

數 量

序號

名 稱

數 量

1

吸水膠管

2

2

底盤專用工具

1

3

吸水管扳手

2個




九、 整車涂裝

  l   綠化噴灑車的外表噴涂R03大紅色;

  l   消防泵管路噴涂R03大紅色;

十、 隨車文件資料

l   底盤使用說明書(1份)

l   底盤維修手冊(1份)

l   底盤質量保修卡(1份)

l   底盤合格證(1份)

l   隨車維修工具清單(1份)

l   消防泵使用維修說明書(1份)

l   綠化噴灑車使用說明書

l   綠化噴灑車消防器材交貨清單

l   綠化噴灑車合格證

l   綠化噴灑車交接清單

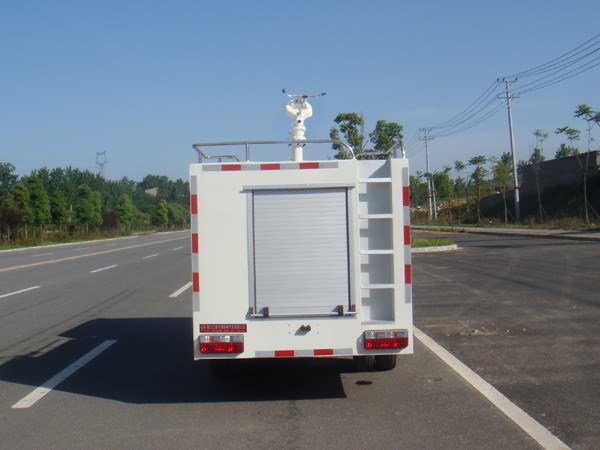

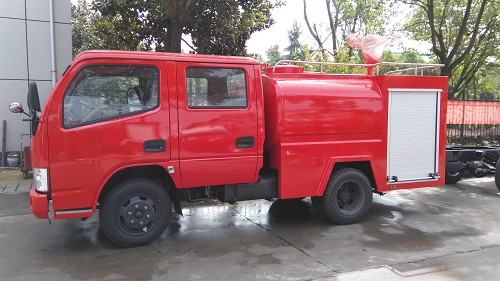

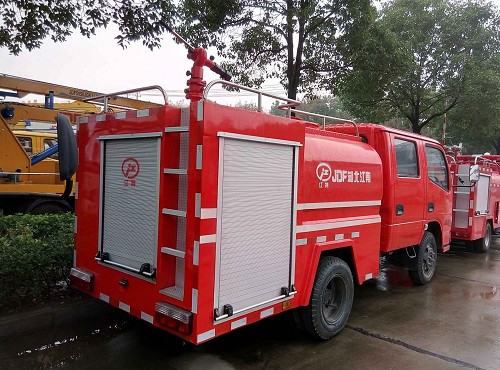

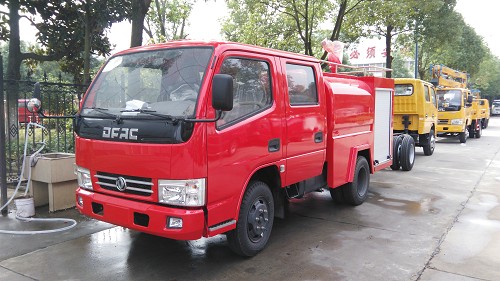

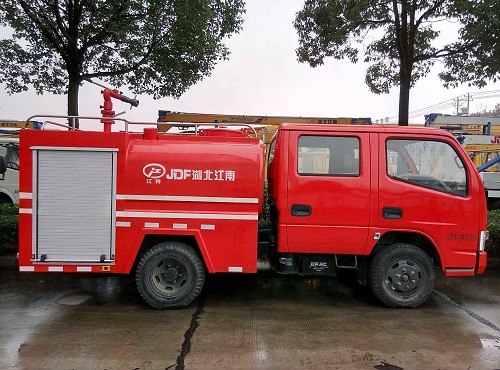

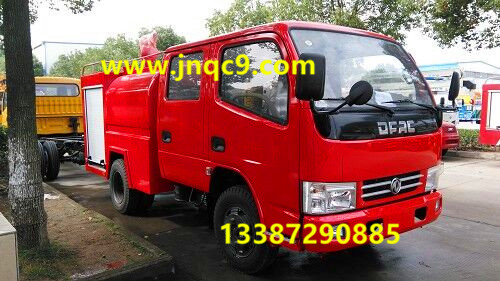

多方位圖:
