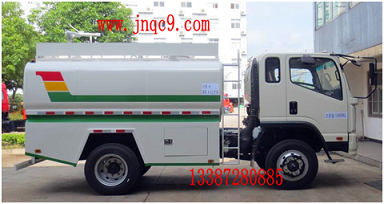

JDF5100GPSKM5綠化噴灑車詳細描述
一、 整車
1. 外廓尺寸：6160 mm×2180 mm×2880/3380 mm
2. 乘員人數：3
3. 水罐：容積4900 L
4. 水泵：流量20L/S@1.0MPa
5. 水炮：流量20L/S@0.8MPa，射程不小于48m。
二、 底盤
1. 型號：凱馬KMC2100A32P5
2. 驅動型式：4×4
3. 軸距：3200mm
4. 發動機：型號為4DX23-140E5，直列四缸、水冷、高壓共軌、增壓中冷柴油發動機
l 額定輸出功率為：105KW
l 排放標準：國Ⅴ
5. 變速箱：機械式手動變速箱，5個前進檔
6. 轉向系統：左置，液壓助力轉向，方向盤高度和角度可調
7. 制動系統
l 行車制動：真空助力制動
l 駐車制動：中央鼓式制動
l 輔助制動：發動機排氣制動
8. 最高車速：90km/h
三、 取力器：全功率夾心式取力器，電磁閥控制，飛濺潤滑。
四、 駕乘室
1. 結構：整體鋼骨架焊接平頭駕駛室，固定型。
2. 布局：?jiǎn)闻烹p門，乘員人數為3。
3. 設備：除原車設備外，還裝有取力器開關、側標志燈開關、手油門等。
五、 上裝
(一) 罐體
1. 容積：4900L（水）。
2. 結構：
l 方圓焊接結構，內設防蕩隔板和防浪孔。

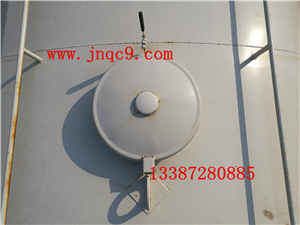

l 人孔及人孔蓋1套，直徑φ500 mm。
l 注水管位于罐體右邊，通徑為DN65。
l 排污管1個，位于罐體底部，通徑為DN25。
3. 材質：采用優質碳鋼材料焊接而成，筒體厚度為3mm，封頭厚度為4mm。（根據客戶需要：內壁全部做防腐處理，經久耐用）。
4. 設備：
l 人孔蓋：帶快速鎖緊及開啟裝置，開啟快捷、安全。
l 排污閥：手動控制
(二) 器材箱
1. 結構：整車為全防護結構，側面帶工具箱，可放置各種小型器材。
2. 頂部：采用具有防滑花紋板及護欄,可放置吸水管，水帶等。
3. 尾部：雙開門，罐體隔空倉，放置消防泵，下方有踏板便于操作。
六、 消防泵及水路系統

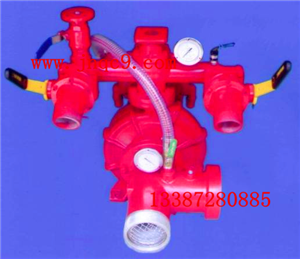

1． 消防泵
l 型號：CB10/20 車用消防泵
l 安裝位置：后置
l 流量及壓力：20L/S@1.0MPa
l 引水時間：≤35秒（7米吸深時）

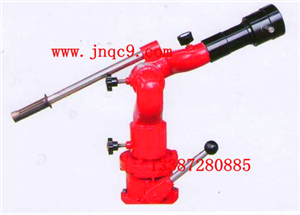

2． 消防炮
l 型號：PS20 車載手動炮
l 安裝位置：泵室頂部
l 流量及壓力：20L/S@0.8MPa
l 射程：不小于48m
l 旋轉角度：360°
l 俯仰角；-15°～45°
3． 消防管路
l 罐吸水管路：DN100，帶手動蝶閥，右置向前
l 外吸水管路：DN100，后置向后
l 炮出水管路： DN65，帶止回閥，頂置向上
l 水帶出水管路： 2×DN65，帶手動球閥，頂置左右各1
l 泵往罐注水管路：DN40，帶手動球閥，右置向前
l 消防栓注水管路：DN65，帶管牙捫蓋，罐體右側
l 放余水管路：位于泵、罐體及管路的最低處，以防泵、罐及管路等在低溫狀態下凍裂。
七、 電氣系統
1. 車輛兩側裝有3個符合國家標準的側標志燈。
2. 尾部裝有符合國家標準的組合尾燈和牌照燈。
3. 操縱系統：各種儀表和開關集中布置在泵室尾部的儀表板上，包括耐震型壓力表、耐震型真空表、水泵引水開關，并在儀表板上附有消防水路系統工作原理和操作說明。
八、 器材配備及布置
1. 配備原則
l 客戶有特殊需求時，根據客戶的需求配備
l 客戶沒有特殊需求時，按照公司的企業標準配備
九、 隨車基本配備清單
序號 | 名 稱 | 數 量 | 序號 | 名 稱 | 數 量 |
1 | 吸水膠管 | 2根 | 2 | 底盤專用工具 | 1付 |
3 | 吸水管扳手 | 2個 |
十、 整車涂裝
l 綠化噴灑車的外表噴涂R03大紅色；
l 消防泵管路噴涂R03大紅色；
l 側防護、后保險杠?chē)娡克{/白色相間。
十一、隨車文件資料
l 底盤使用說明書（１份）
l 底盤維修手冊（１份）
l 底盤質量保修卡（１份）
l 底盤合格證（１份）
l 隨車維修工具清單（１份）
l 消防泵使用維修說明書（１份）
l 綠化噴灑車使用說明書
l 綠化噴灑車消防器材交貨清單
l 綠化噴灑車合格證
l 綠化噴灑車交接清單
