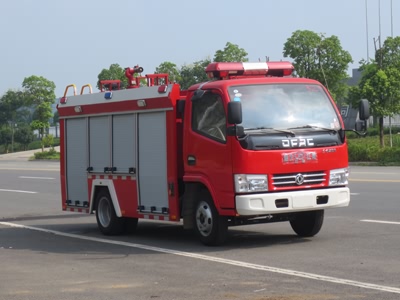

藍牌消防車—東風單排水罐消防車

藍牌消防車—東風單排水罐消防車

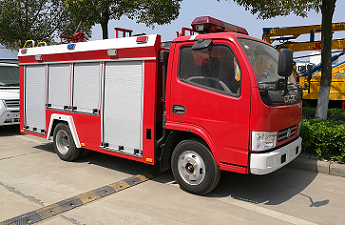

JDF5040GXFSG10型水罐消防車,采用東風EQ1041SJ3BDD底盤改裝而成。整車由消防員乘員室和車身兩大部分組成,乘員室為原裝雙排,可乘坐2+3人,該車為內倉罐結構,車身前部為水罐+器材箱,后部為泵房。載液罐體為優質碳鋼,與底盤采用彈性連接,載水1000kg,裝備了上海雄真消防設備有限公司生產CB10/20-XZ型消防泵,額定流量20L/S,車頂安裝成都威斯特消防機械有限公司生產的PS20W型車用消防炮。該車最大的特點是機動靈活、操控性好、維修簡便??蓮V泛應用于公安消防隊、廠礦企業及社區、碼頭等場所,撲救一般物質火災。

超長質保專業團隊全程監督合作共贏

熱銷產品推薦

車型詳情

一、   整車描述

  1、 概述

JDF5040GXFSG10型水罐消防車,采用東風EQ1041SJ3BDD底盤改裝而成。整車由消防員乘員室和車身兩大部分組成,乘員室為原裝雙排,可乘坐2+3人,該車為內倉罐結構,車身前部為水罐+器材箱,后部為泵房。載液罐體為優質碳鋼,與底盤采用彈性連接,載水1000kg,裝備了上海雄真消防設備有限公司生產CB10/20-XZ型消防泵,額定流量20L/S,車頂安裝成都威斯特消防機械有限公司生產的PS20W型車用消防炮。該車最大的特點是機動靈活、操控性好、維修簡便??蓮V泛應用于公安消防隊、廠礦企業及社區、碼頭等場所,撲救一般物質火災。

整車消防性能符合GB7956-2014標準要求;底盤通過國家強制性產品認證;發動機排放符合GB17691-2005第五階段限值的規定要求(國Ⅴ標準);整車通過國家消防裝備質量監督檢驗中心檢測(報告編號:Zb201630547)并已列入工信部汽車新產品公告,CCCF正在申報中。


  2、    整車主要參數

外廓尺寸

5645×1920×2580mm

最大總質量

4360kg

載液量

1000kg

最高車速

95km/h

消防泵額定流量

20L/s  1.0MPa

消防炮額定流量

20L/s  1.0MPa

消防炮射程

≥48m

比功率

65/4.495=14.5

接近角/離去角

21°/12°

二、底盤

   1、    底盤主要參數

型號

EQ1041SJ3BDD


制造商

東風汽車股份有限公司

發動機額定功率

65kw

發動機排量

2270ml

發動機排放標準

GB17691-2005國V

驅動形式

4×2

軸距

2800mm

最大允許總重

4495kg

最小轉彎半徑

≤14m

變速箱

手動

取力器

YTQ200


   2、乘員室

結構

平頭、四門,原裝雙排


司乘人員數

2+3人(可根據用戶需求后排座椅選裝)

駕駛員位置

左置

設備

原車儀表板處設置消防操作儀表板及警燈控制盒,加裝

1、警報器;

2、取力器控制開關及指示燈;

3、附加電源開關;




三、   上裝結構及性能參數

總體布置

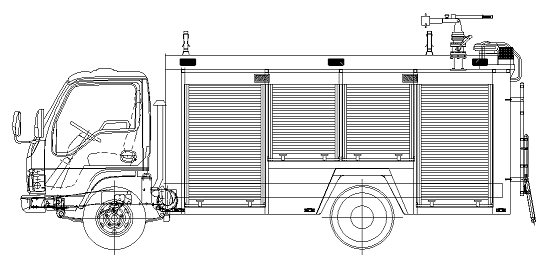

整車由消防員乘員室和車身兩大部分組成,車身布置采用整體框架式結構,內藏水罐,兩邊為器材箱,后部為水泵房,罐體為平行長方體廂式容罐。



  1、 器材箱和泵室

結構

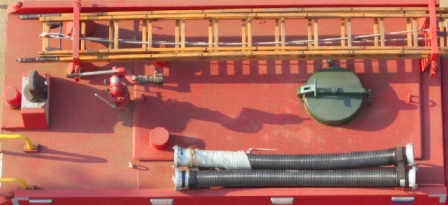

主框架結構采用優質方管焊接,外裝飾板采用碳鋼板焊接,車頂防滑,可行走。(可根據用戶需求采用鋁合金方管焊接)

  QQ圖片20190710103305.png QQ圖片20190710103319.png

器材箱

器材箱位于乘員室后部,兩邊設鋁合金卷簾門,內有照明燈。器材箱室內根據需求設儲物盒。

泵房

泵房位于整車后部,兩邊與后邊設鋁合金卷簾門,內有照明燈,泵室兩側可放置部分常用器材

保溫位置:安裝燃油加熱器(根據客戶需求選裝)





爬梯及上車拉手







后爬梯采用鋁合金兩節翻轉爬梯,使用,使用時離地不超過350mm,上車拉手采用表面帶凹槽防滑圓鋼管,表面噴塑處理。




  2

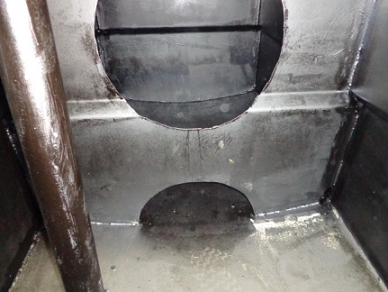

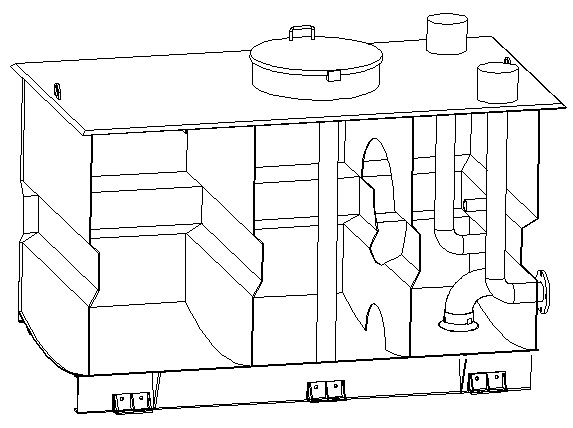

、水罐

容量

1000kg





材質

優質碳鋼,厚度為3mm(可根據用戶需求采用不銹鋼、PP材質制作)

罐體固定

與底盤車架彈性連接

罐體設置

人孔:設DN460人孔1個,帶有快速鎖定/開啟裝置

溢流口:設DN65溢流口1個

放余水口:設1個DN40水罐放余水口,配球閥

注水口:在水罐左右兩側各接1只DN65接口

進出水口:設1個水罐到水泵進水管,DN100閥門,可氣動、手動控制,設1個水泵至水罐充水管,DN40閥門,可氣動、手動控制


四、水系統

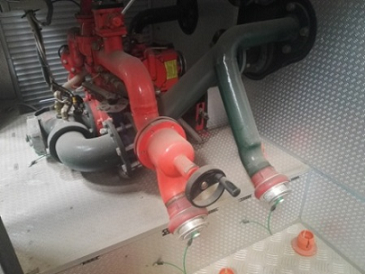

  1、水泵

型號

CB10/20-XZ型低壓車用消防泵


形式

常壓離心式

額定流量

20L/s @1.0MPa

出口額定壓力

1.0MPa

最大吸深

7m

引水裝置

自帶滑片泵

引水時間

最大吸深時≤35s


  2、 管路系統

管道材質

優質無縫鋼管


吸水管路

泵房后側設一個DN100吸水口

注水管路

水罐左右兩側各設一個DN65注水口,泵房?jì)仍O置1個DN65水泵向罐內注水管路

出水管路

泵房左右兩側各設1個DN65出水口,帶截止閥和捫蓋

冷卻水管路

配有冷卻取力器的冷卻水管路及控制閥

五、滅火裝置

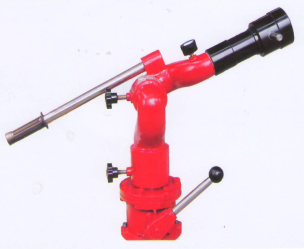

  1、車載水炮

型號

PS20W


制造商

成都威斯特消防機械有限公司

回轉角度

360°水平回轉

最大仰/俯角

俯角≤-15°,仰角≥+45°

流量

20L/S

射程

≥48m

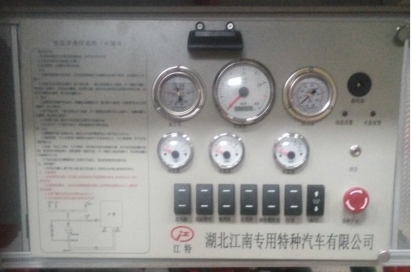

六、消防控制系統

控制面板主要包括駕駛室控制和泵室控制兩部分

駕駛室內控制

水泵脫掛檔、警燈警報、照明及信號裝置控制等


泵室內控制

上裝總電源開關、參數顯示、狀態顯示

七、電氣設備

附加電氣

設獨立電路



 QQ圖片20190710104401.png QQ圖片20190710104413.png

輔助照明

消防員室、水泵房及器材箱分別設有照明燈,操縱儀表板上設有照明、指示燈等

頻閃燈

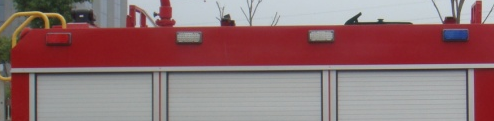

車身兩側安裝紅、藍兩色頻閃燈

警示裝置

長排全紅警燈,安裝在駕駛室頂部

警報器,其控制盒在駕駛員前下方

火場照明

上裝后部安裝35W消防探照燈1個

八、表面處理

面漆

優質國產漆

顏色

車體外表面主色為RO3消防紅

九、隨車消防器材的布置和配備

  1、器材布置

1

按照消防實戰需要,根據消防操作程序,就近取放。

2

使用防銹蝕、防振動、防脫落、防劃傷的專用夾具固定。

3

標示醒目,多人操作,互不干涉。

  2、器材配備(標配)

1

吸水管

100×2

4

螺紋式

2

濾水器

FLF100

1

螺紋式

3

分水器

FII80/65×2-1.6

1

內扣式

4

集水器

JII100/65×2-1.0

1

內扣式

5

水帶

13-65-20

6

盤

低壓;內扣式

6

水帶

13-80-20

2

盤

低壓;內扣式

7

異徑接口

KJ65/80

2

內扣式

8

水帶包布

DT-SB

4


9

水帶掛鉤


4


10

地上消火栓扳手

QT-DS1;長400

1


11

地下消火栓扳手

長860

1


12

吸水管扳手

FS100

2


13

直流開關水槍

QZG3.5/7.5;65

1

低壓;內扣式

14

直流開花水槍

QZK3.5/7.5;65

1

低壓;內扣式

15

消防桶


1

個


16

滅火器

3㎏

1


17

消防腰斧

長390 ;GF-285

1


18

橡皮錘


1


19

可充電式手提照明燈


1


3、選裝配置及器材

1

自動充電裝置

12V

1


2

空呼靠背


3


3

空氣呼吸器

成員人數



4

水帶護橋

橡膠

2


5

伸縮拉梯


1


6

手臺泵


1


7

破拆工具


1


8

其它消防器材
