簡易消防車,又稱綠化噴灑車。是國家質檢合格產品,使用方便,價格低廉。滿足小型企業,鄉鎮滅火,社區消防使用,深受用戶喜愛。
JDF5180GSSZ5綠化噴灑車詳細描述
一、 整車
1. 外廓尺寸:7950 mm×2550 mm×3200 mm
2. 乘員人數: 2
3. 水罐:容積7900 L
4. 水泵:流量60L/S@1.0MPa
5. 水炮:流量60L/S@0.8MPa,射程不小于70m。
二、 底盤
1. 型號:豪沃ZZ2187N5227E1
2. 驅動型式:4×4
3. 軸距:4300mm
4. 發動機:型號為D10.28-50,直列六缸、水冷、高壓共軌、增壓中冷柴油發動機
l 額定輸出功率為:206KW
l 排放標準:國Ⅴ
5. 變速箱:機械式手動變速箱,六檔
6. 轉向系統:左置,液壓助力轉向,方向盤高度和角度可調
7. 制動系統
l 行車制動:真空助力制動
l 駐車制動:中央鼓式制動
l 輔助制動:發動機排氣制動
8. 最高車速:90km/h
9. 取力器:全功率夾心式取力器,電磁閥控制,飛濺潤滑。
三、 駕乘室
1. 結構:整體鋼骨架焊接平頭駕駛室,固定型。
2. 布局:?jiǎn)闻烹p門,乘員人數為2。
3. 設備:除原車設備外,還裝有取力器開關、側標志燈開關、手油門等。
四、 上裝
(一) 罐體
1. 容積:7900L(水)。
2. 結構:
l 方圓焊接結構,內設防蕩隔板和防浪孔。
l 人孔及人孔蓋1套,直徑φ500 mm。
l 注水管位于罐體右邊,通徑為DN65。
l 排污管1個,位于罐體底部,通徑為DN40。
3. 材質:采用優質碳鋼材料焊接而成,筒體厚度為4mm,封頭厚度為4mm。內壁全部做防腐處理,經久耐用。
4. 設備:

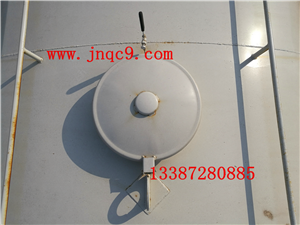

l 人孔蓋:帶快速鎖緊及開啟裝置,開啟快捷、安全。
l 排污閥:手動控制
(二) 器材箱
1. 結構:
l 泵室框架為焊接結構。
l 內蒙皮為輕合金花紋鋁板。
l 根據器材固定需要,配置鋁合金型材固定架或隔板。
2. 材質:泵室蒙皮為優質碳鋼材料。
3. 卷簾門:
l 材質為輕合金卷簾門,質量輕,防腐性能好。
l 卷簾門的特殊結構確保了外部雨水很難滲入,密封性能良好。
4. 頂部:采用防滑作用的花紋板及防護欄,確保人員安全。
5. 尾部:配備可供消防人員上下的爬梯。
五、 消防泵及水路系統

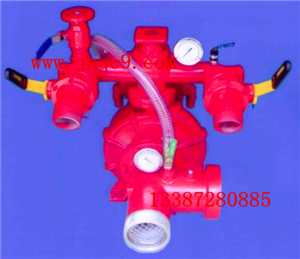

1. 消防泵
l 型號:CB10/60 車用消防泵
l 安裝位置:后置
l 流量及壓力:60L/S@1.0MPa
l 引水時間:≤35秒(7米吸深時)

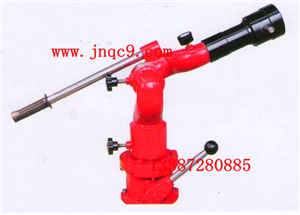

2. 消防炮
l 型號:PS60 車載手動炮
l 安裝位置:泵室頂部
l 流量及壓力:60L/S@0.8MPa
l 射程:不小于70m
l 旋轉角度:360°
l 俯仰角;-15°~60°
3. 消防管路
l 罐吸水管路:DN150,帶手動蝶閥,右置向前
l 外吸水管路:DN150,后置向后
l 炮出水管路: DN80,帶止回閥,頂置向上
l 水帶出水管路: 2×DN65,帶手動球閥,頂置左右各1
l 泵往罐注水管路:DN65,帶手動球閥,右置向前
l 消防栓注水管路:DN65,帶管牙捫蓋,罐體右側
l 放余水管路:位于泵、罐體及管路的最低處,以防泵、罐及管路等在低溫狀態下凍裂。
六、 電氣系統
1. 車輛兩側裝有3個符合國家標準的側標志燈。
2. 尾部裝有符合國家標準的示廓燈、組合尾燈和牌照燈。
3. 操縱系統:各種儀表和開關集中布置在泵室尾部的儀表板上,包括耐震型壓力表、耐震型真空表、水泵引水開關,并在儀表板上附有消防水路系統工作原理和操作說明。
七、 器材配備及布置
1. 配備原則
l 客戶有特殊需求時,根據客戶的需求配備
l 客戶沒有特殊需求時,按照公司的企業標準配備
八、 隨車基本配備清單
序號 | 名 稱 | 數 量 | 序號 | 名 稱 | 數 量 |
1 | 吸水膠管 | 2根 | 2 | 底盤專用工具 | 1付 |
3 | 吸水管扳手 | 2個 |
九、 整車涂裝
l 綠化噴灑車的外表噴涂R03大紅色;
l 消防泵管路噴涂R03大紅色;
十、 隨車文件資料
l 底盤使用說明書(1份)
l 底盤維修手冊(1份)
l 底盤質量保修卡(1份)
l 底盤合格證(1份)
l 隨車維修工具清單(1份)
l 消防泵使用維修說明書(1份)
l 綠化噴灑車使用說明書
l 綠化噴灑車消防器材交貨清單
l 綠化噴灑車合格證
l 綠化噴灑車交接清單

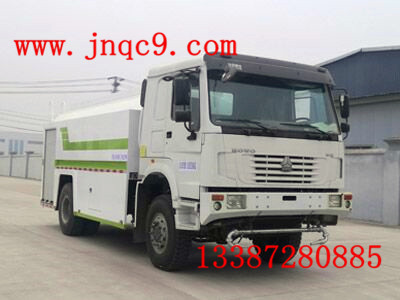

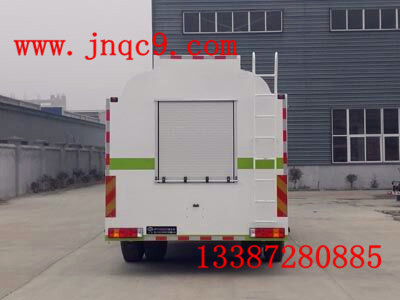

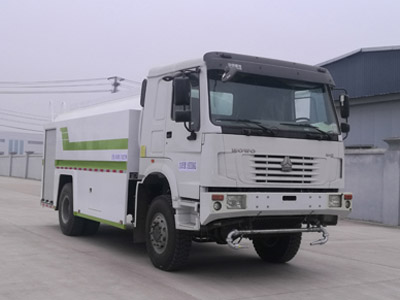

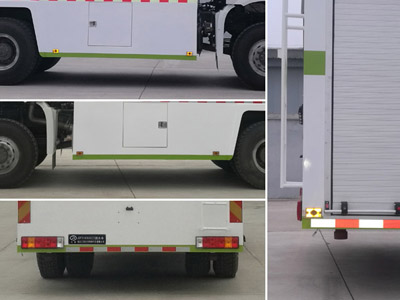

多方位圖:
